7
4
5
50µ
125µ
6
Fibremultimode 50 / 125
ST
Straight
Tip
Le connecteur ST
rappelle les fiches BNC ; le verrouillage s'effectue par quart de tour de la bague externe.
Proposé par tous, le connecteur ST est devenu un standard.
Il répond à la normeCEI 60874-10 et porte la dénominationBFOC2.5.
SC
Subscrider
Connector
Le connecteur SC
est le plus employé actuellement.On le retrouve sur un grand nombre d'équipements actifs quelle
que soit l'application (Ethernet, Fiberchannel...). Il présente de nombreux avantages par rapport aux connecteurs ST :
dépassementmoindrede l'embout donc pas de risquedepollution, conception"pull-proof"donc pas de risquededéconnexion
lors d'une traction sur le câble, section rectangulaire pour unemeilleure prise enmain et un guidage amélioré à l'intérieur du
raccord. Il répond à la normeCEI 60874-14 et porte la dénomination SC ("Subscriber connector").
LC
Lucent
Connector
Le connecteur bi-fibre LC
dispose d'embouts céramiques 1,25mm et corps plastique.
Les fibres sont espacées de 6,25mm.Développé parAVAYA, il permet de réduire demoitié la taille des connecteurs existants,
tout en conservant des technologies éprouvées. Il répond à la normeCEI 61754-20 et porte la dénomination LC.
Panneaude brassage
Cordon réseau
Switch réseau
Module SFP
Jarretière
Coupleur fibre
Tiroir optique
Pigtails
1µ= 0,001mm
Diamètre du coeur
(enmicron)
Diamètre de la gaine
(enmicron)
*Distance en fonction du débit.
LESDIFFÉRENTSDIAMÈTRESDE FIBRE
LES PRINCIPAUXCONNECTEURS
QUELS SONT LES ÉLÉMENTSCONSTITUANTSD’UN LIENOPTIQUE ?
TYPE DE FIBRE
OS1 / OS2
OM1
OM2
OM3
0M4
Monomode
Multimode
Multimode
Multimode
Multimode
DÉBIT
COURANT
Illimité
100Mb/s
100Mb/s &
1Gb/s
10Gb/s
10Gb/s &
40Gb/s
DIAMÈTRE
DE LA FIBRE
9/125µ
62,5/125µ
50/125µ
50/125µ
50/125µ
DÉPORT*
Très longue
distance
> 5 km
Longue
distance
<5 km
Longue
distance
< 550m
Moyenne
distance
réseau
<300m
Moyenne
distance
réseau
< 150m
DOMAINE
D’APPLICATION
PRINCIPAL
Liaisons
bâtiments
Déport
vidéosurveillance
et réseau
Déport
vidéosurveillance
et réseau
Déport
Gigabit &
Datacenter
Datacenter
BANDE
PASSANTE
Illimitée
200MHz.km
(850 nm)
500MHz.km
1500MHz.km
(850 nm)
3500MHz.km
(850 nm)

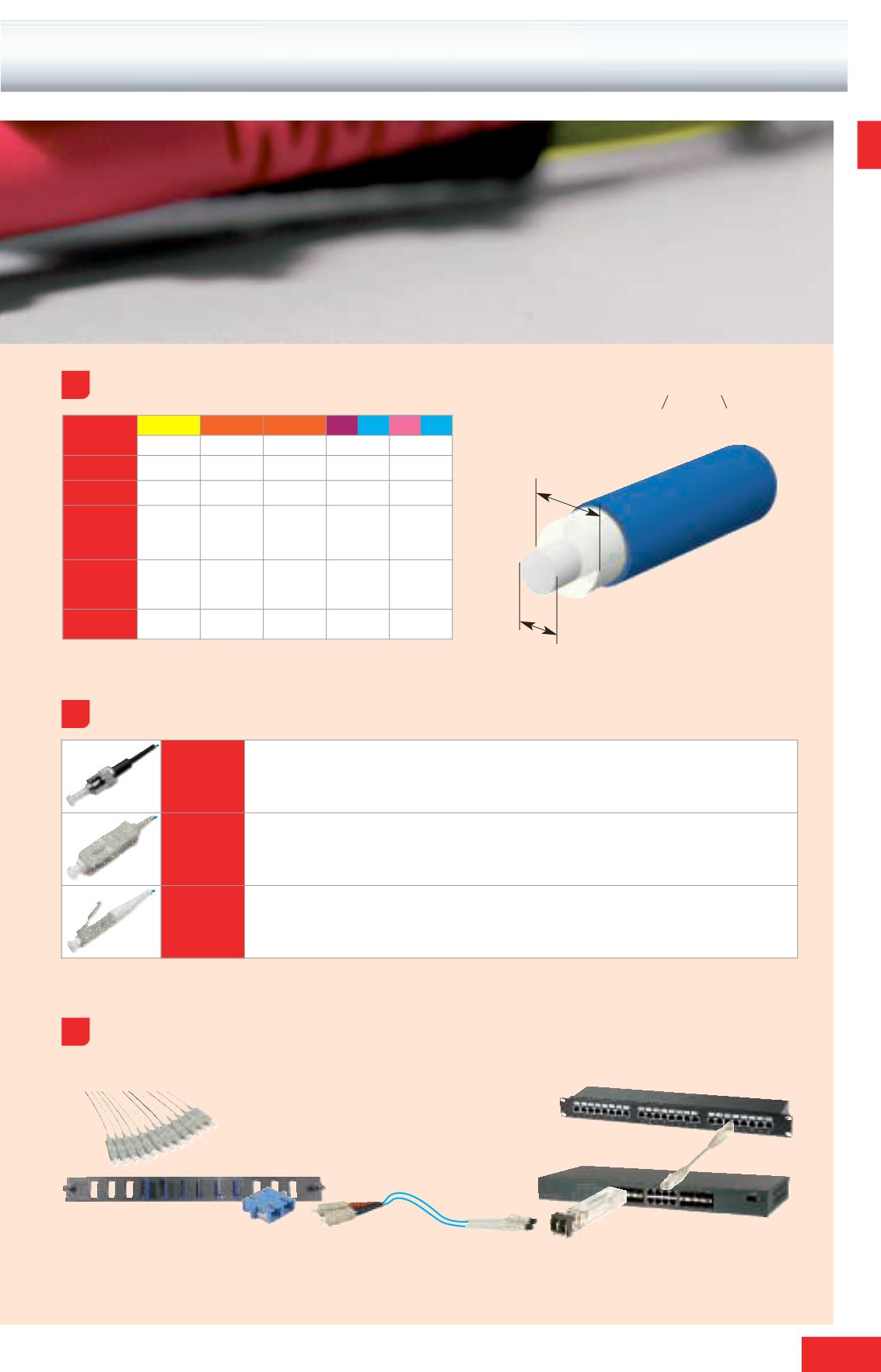

Qu’est-ce qu’une fibre optique ?
FIBRESOPTIQUES
FIBRESOPTIQUES
