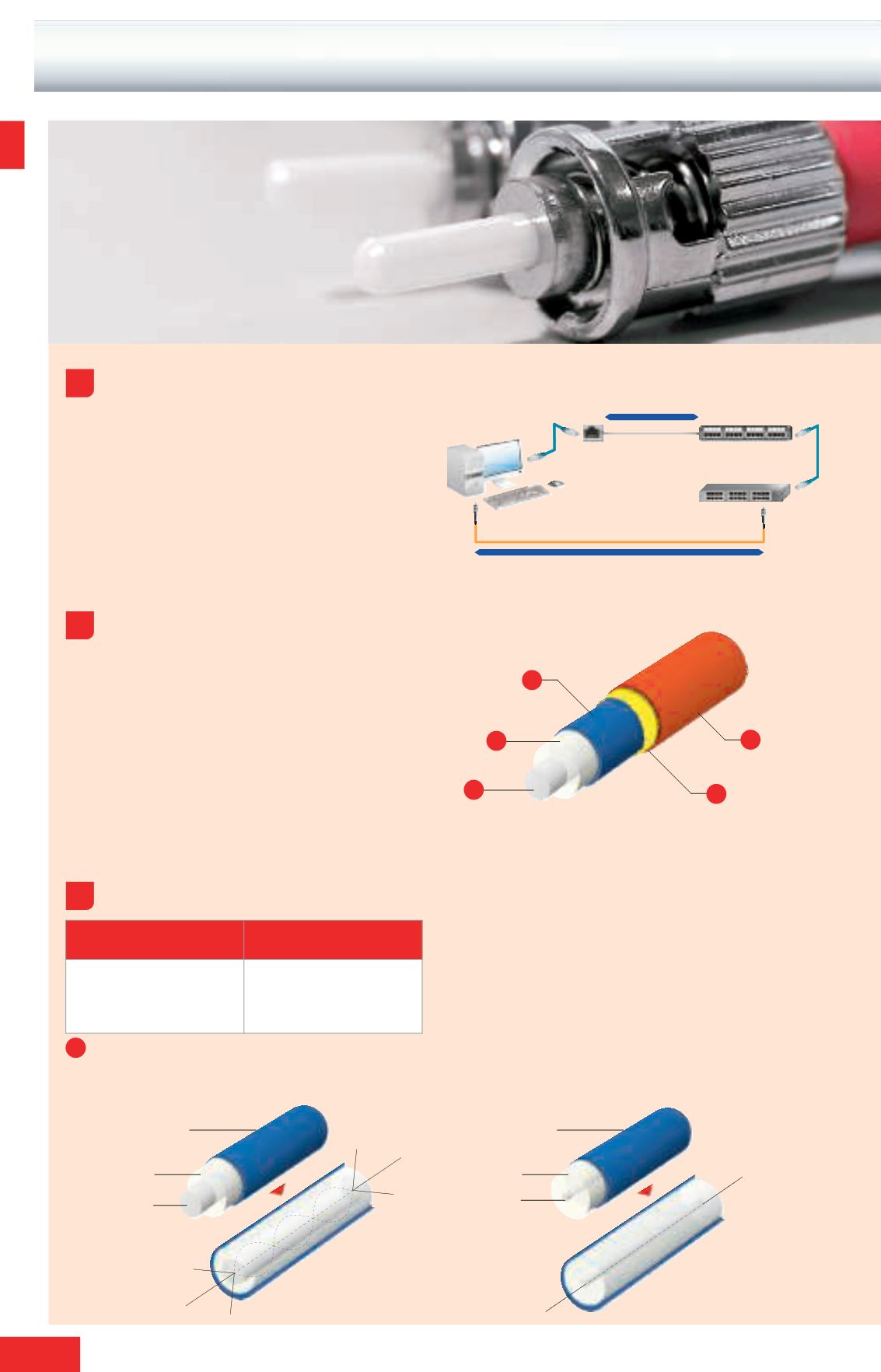

QU’EST-CEQU’UNE
FIBRE OPTIQUE ?
1
2
5
4
3
3
1
2
!
100mmaximum
Câble réseau
Fibre optique
Au-delà de 100m
Sur une installation avec des câbles Ethernet, la distance est limitée à 100mètres.
Ce n’est pas le cas avec une fibre optique (2000mètres voire plus).
De plus, elle possède certains atouts essentiels :
• La bande passante est quasi-illimitée enmonomode
• La fibre est insensible aux perturbations électromagnétiques
• Des vitesses de transfert beaucoup plus rapides, environ 100 fois plus élevées que
le réseau actuel en cuivre
Cependant, lafibreoptique résistemoins aux sollicitationsmécaniques que les câbles
de cuivre. Elle peut casser si elle est troppliée ou si elle subit une traction trop forte.
Gaine du câble
Fibres de renfort
Revêtement
Comparatif fibre optique / câble réseau cuivre
Fibremultimode
Fibremonomode
Gaine optique
Coeur / Âme
FAISCEAUX
Gaine optique
Coeur
Revêtement
Gaine optique
Coeur
Revêtement
FAISCEAU
La fibre optique est un fil de verre entouré d'une gaine réfléchissante.
Sa propriété principale est de servir de « tuyau » dans lequel on peut faire cir-
culer de la lumière. Elle sert à transporter de l’information numérique.
1 -
La gaine aide à la propagation du signal.
2 -
La fibre de renfort enKevlar
®
.
3 -
Le revêtement protègemécaniquement la fibre.
4 -
La gaine de protection de la fibre.
5 -
Le cœur sert à confiner le signal lumineux et à le propager.
La fibre MULTIMODE
a un cœur de grand diamètre par rapport à la fibre
monomode. Elle permet le passage de plusieurs longueurs d’onde lumineuses.
Utilisée sur des courtes distances (<5 km@100Mbps / 300m@ 10Gbps).
LafibreMONOMODE
n'autorisequ'un seulmodedepropagation. La longueur d’onde
traverse le centre de la fibre. La lumière est réalignée vers le centre au lieu de rebondir
sur son bord comme dans la fibre multimode. Utile pour
parcourir des longues distances (> 5 km).
Lafibremultimodeest incompatibleavec lafibremonomode
LESAVANTAGESDE LA FIBRE
COMMENT SE COMPOSEUNE FIBRE ?
LESDIFFÉRENTS TYPESDE FIBRE :
FIBREMULTIMODE
FIBREMONOMODE
•A été la première utilisée
• Facile à utilisermais elle a une bande
passante limitée
•Réservée aux courtes distances < 5 km
•Bandepassantepratiquement infinie
(en théorie)
• Elle est la solution pour les longues
distances > 5 km
• Fabrication plus coûteuse
Qu’est-ce qu’une fibre optique ?
