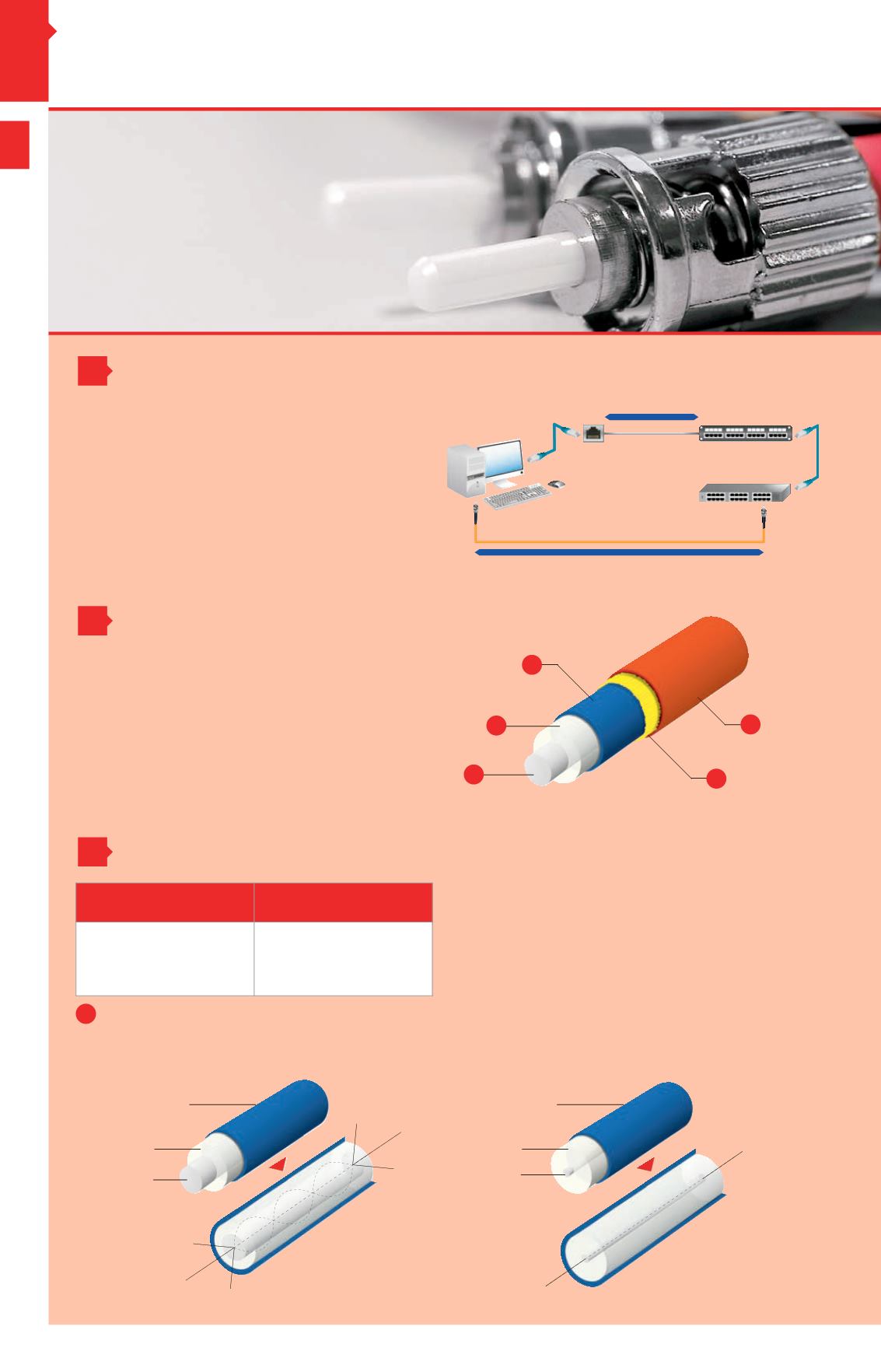

Qu’est-ce qu’unefibre optique ?
FIBRESOPTIQUES
1
2
3
Qu’est-cequ’une
fibre optique ?
8
100MMAXIMUM
Câble réseau
Fibre optique
AU-DELÀDE 100M
Comparatif fibre optique / câble réseau cuivre
5
4
3
1
2
Gainedu câble
Fibres de renfort
Revêtement
Gaine optique
Coeur / Âme
!
Fibremultimode
Fibremonomode
FAISCEAUX
Gaine optique
Coeur
Revêtement
Gaine optique
Coeur
Revêtement
FAISCEAU
Lafibremultimodeest incompatibleavec lafibremonomode
FIBREMULTIMODE
FIBREMONOMODE
•A été la première utilisée
• Facile à utilisermais elle a une bande
passante limitée
•Réservée aux courtes distances< 5 km
•Bande passante pratiquement infinie
(en théorie)
• Elle est la solution pour les longues
distances>5 km
• Fabrication plus coûteuse
Sur une installation avec des câbles Ethernet, la distance est limitée à 100mètres.
Ce n’est pas le cas avec une fibre optique (2000mètres voire plus).
De plus, elle possède certains atouts essentiels :
• La bande passante est quasi-illimitée enmonomode
• La fibre est insensible aux perturbations électromagnétiques
• Des vitesses de transfert beaucoup plus rapides, environ 100 fois plus élevées que
le réseau actuel en cuivre
Cependant, la fibre optique résistemoins aux sollicitationsmécaniques que les câbles
de cuivre. Elle peut casser si elle est trop pliée ou si elle subit une traction trop forte.
Les avantages de la fibre
La fibre optique est un fil de verre entouré d'une gaine réfléchissante.
Sa propriété principale est de servir de « tuyau » dans lequel on peut faire circuler
de la lumière. Elle sert à transporter de l’information numérique.
1 -
La gaine aide à la propagation du signal.
2 -
La fibre de renfort en Kevlar
®
.
3 -
Le revêtement protègemécaniquement la fibre.
4 -
La gaine de protection de la fibre.
5 -
Le cœur sert à confiner le signal lumineux et à le propager.
Comment se composeune fibre ?
LafibreMULTIMODE
a un cœur de grand diamètre par rapport à la fibremonomode.
Elle permet le passage de plusieurs longueurs d’onde lumineuses.
Utilisée sur des courtes distances (< 5 km@ 100Mbps / 300m@ 10Gbps).
LafibreMONOMODE
n'autorise qu'un seul mode de propagation. La longueur d’onde
traverse le centre de la fibre. La lumière est réalignée vers le centre au lieu de rebondir
sur son bord comme dans la fibremultimode. Utile pour parcourir des longues
distances (>5 km).
Les différents types de fibre :
